ER 다이어그램, ERD 기호 및 표기법



ERD

Entity Relationship Diagram : 존재하고 있는 것(Entity)들의 관계(Relationship)를 나타낸 도표(Diagram)



• A는 부모, B는 자식의 관계를 가진 ERD.
  • A테이블의 기본키를 B테이블이 가지고 있다면 A테이블은 부모, B테이블은 자식.

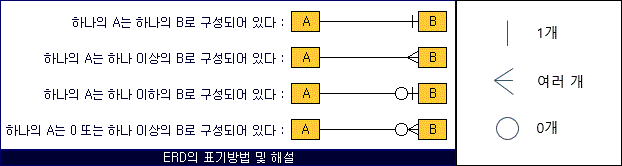

• ~B로 구성되어 있다 == ~B를 포함하고 있다.
• 점선과 실선
  • 실선 : 부모테이블의 기본키를 자식테이블이 갖고 있으며 이를 키본키로 사용하는 경우
  • 점선 : 부모테이블의 기본키를 자식테이블이 가지고 있지만 이를 키본키로 사용하지 않는 경우





예시)

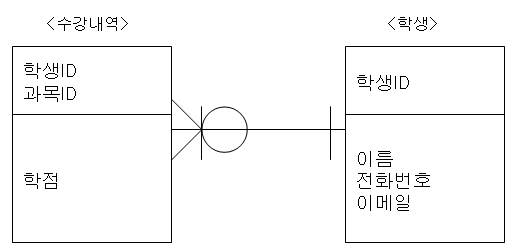

1. 부모 테이블? 자식 테이블?

수강내역 테이블이 학생테이블의 기본키를 외래키로 가지고 있으니까

부모테이블 : 수강내역 테이블

자식테이블 : 학생 테이블



2.

는 1을 뜻하기 때문에 '하나의 학생'



3.

는 0~N을 뜻하기 때문에 '0~N 개의 수강내역'

4. 실선 : 수강내역 테이블이 학생 테이블의 기본키를 자신의 키본키로 사용함



- 부모 테이블은 학생 테이블이다.
- 자식 테이블은 수강내역 테이블이다.
- 부모 테이블의 PK를 자식 테이블에서 PK로 사용하고 있다.
- 학생 한 명은 0~N 개의 수강내역을 가진다.
- 수강내역은 하나의 학생을 가진다.
- 수강내역 테이블은 학생 테이블의 PK인 [ 학생ID ]를 FK로 가진다.
